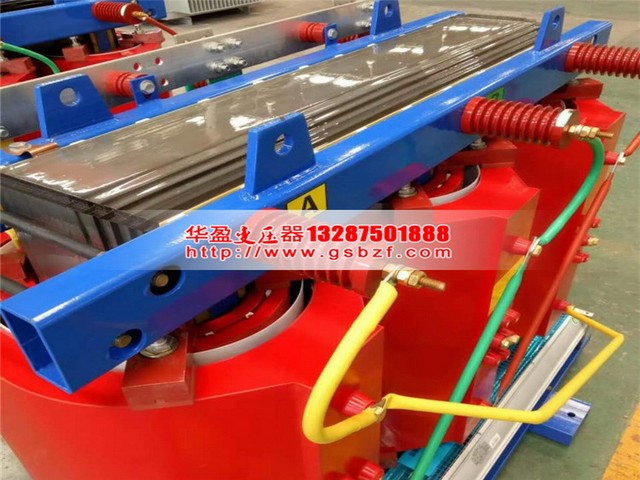

干式變壓器是一種重要的電力設備，也是一種重要的用電器的類型，干式變壓器的線路也是比較多的，其中繞線也是比較多的。一般情況下干式變壓器的主要的繞組的連接的方式和主要的方法有各種各樣的，具體的連接的方式和類型有哪些呢?還是和干式變壓器廠家的小編進行詳細去了解一下吧：

　　1 干式變壓器繞組的聯接

　　用線電壓的相位關系標識干式變壓器高、低壓繞組的聯接組別， 把高壓繞組頭、尾端分別標記為A， B， C 和 X， Y， Z 低壓繞組頭、尾端分別標記為 a， b， c 和 x， y， z. 繞組相電壓都規定為從尾端指向頭端 ， 高壓繞組相電壓從 X 指向A 為U AX， 簡記為 U

　　A， U B， U C 低壓繞組相電壓從 x指向 a 為 U ax， 簡記為 U a， U b， U c。

　　若高、低壓繞組的頭端A 和 a 標為同極性端， 則高、低壓繞組相電壓 U A和 U a同相位， 相量方向相同若高、低壓繞組的頭端 A 和 a 標為異極性端， 則高、低壓繞組相電壓 U A和 U a反相位，相量方向相反。

　　干式變壓器每相的相電壓即為該相繞組電壓，其線電壓是指引出端電壓， 線電壓 U AB就是 U A與U B的電壓相量差。

　　1. 1 星形聯接

　　繞組按相序A，B， C 自左至右依次排列， 同名端符號分別標在繞組頭端A， B， C 處， 繞組尾端 X， Y， Z 聯接在一起。 在接線圖上標出各繞組的相電壓方向， 然后根據相電壓方向畫出相電壓、線電壓 U AB相量圖相電壓： U A = U <0度U B = U <- 120度U C= U <- 240度。

　　線電壓： U AB = U A - U BU BC = U B - U CU CA = U C - U A。

　　繞組尾端聯接在一起， X， Y， Z 是等電位的電源零點， 相序是順時針， 線電壓超前相電壓， 相量的 A 箭頭就是實際繞組的A 頭端。 因?yàn)橥朔?hào)標在繞組的頭端A， B， C 處， 所以 A 相相量圖 U A方向向上。

　　1. 2 左三角形聯接

　　繞組按相序A， B， C 自左至右依次排列， 同名端符號分別標在繞組頭端 A， B， C 處。 繞組尾端 X， Y， Z 分別與頭端 B， C， A 聯接在一起， 即 XB， YC， ZA 聯接在一起。 在接線圖上標出各繞組相電壓方向， 根據相電壓方向畫出相電壓與線電壓 U AB相量圖。 ZA 聯接就是A 的頭接 C 的尾。

　　左三角形聯接就是現有教材中的第 2 種三角形接線方式， 可見電壓相量要比電勢相量簡單直觀得多， 形象易記。

　　相電壓與線電壓的關系為U AB = U A U BC = U B U CA = U C。

　　繞組 A 頭 C 尾聯接在一起， 相序是順時針， 線電壓與相電壓同方向， 相量A 箭頭就是實際繞組 A 頭端。 因?yàn)橥朔?hào)標在繞組的頭端 A， B， C 處， 所以A 相相量圖 U A方向向上。

　　1. 3 右三角形聯接

　　繞組按相序A， B， C 自左至右依次排列， 同名端符號分別標在繞組頭端 A， B， C 處。 繞組尾端 X， Y， Z 分別與頭端 C， A， B 聯接在一起， 即 XC， YA， ZB 聯接在一起。 在接線圖上標出各繞組相電壓方向， 根據相電壓方向畫出相電壓與線電壓 U AB相量圖。 YA 聯接就是A 的頭接 B 的尾。

　　右三角形聯接就是現有教材中的第 1 種三角形接線方式， 同樣電壓相量要比電勢相量簡單直觀， 容易記憶。

　　相電壓與線電壓的關系：U AB = - U B U BC = - U C U CA = - U A。

　　繞組 A 頭 B 尾聯接在一起， 相序是順時針， 線電壓與相電壓同方向， 相量A 箭頭就是實際繞組 A 頭端。 因?yàn)橥朔?hào)標在繞組的頭端 A， B， C 處， 所以A 相相量圖 U A方向向上。

　　注意： 在三角形聯接組別中， 頭尾聯接的相量分析方法與繞組的實際接線形式相吻合， 相量圖的頭尾聯接就是實際繞組的頭尾聯接 .

　　以上是常見的干式變壓器的各種的繞組的主要的連接的方式和方法供大家進行參考，對于干式變壓器的繞組您還有什么其他的想要了解的，請登錄我們的網站以及和我們的技術人員聯系吧!
